Стекло стало материалом, часто используемым в строительстве и архитектуре, благодаря тому, что современные технологии позволяют производить листовое стекло с высокими качественными и размерными параметрами.

Важной проблемой при использовании стекла для фасадных элементов или ограждений является безопасность. Это относится не только к самому стеклу, но и к стеклодержателям, используемым для его крепления. Почему это так важно?

В зависимости от толщины и поверхности стеклянная панель может весить даже несколько десятков килограммов.

Как правило, можно предположить, что одно плоское стекло (панель) толщиной 1 х 1 м и толщиной 1 мм весит около 2,5 кг. Удельный вес стекла, выраженный в единицах официальной системы измерения, составляет 2500 кг / м3. Зная это, Вы можете легко рассчитать следующие значения для 1 м² стекла разной толщины:

• 4 мм – 10 кг;
• 6 мм – 15 кг;
• 8 мм – 20 кг;
• 10 мм – 25 кг;
• 12 мм – 30 кг;
• 16 мм – 40 кг;

Поэтому зажимные держатели, то есть те, которые, как правило, не требуют сверления в стекле и только сжимают стекла, должны соответствовать определённым требованиям. Это также относится к зажимным держателям, с помощью которых стеклянные перегородки устанавливаются на лестничных ограждениях, террасах и балконах. Они должны выдерживать не только вес самого стекла, но и давление ветра на стекло или  даже удар. Поэтому такие зажимные стеклодержатели обычно поддаются тестам.



Прочность при статической нагрузке

  Предполагается, что четыре зажимные стеклодержателя данного типа с вставленным стеклом должны переносить нагрузку со статической силой F не менее 3600 N, приложенной в направлении, перпендикулярном поверхности стекла. Нагрузка должна применяться в течение 60 секунд. Это соответствует давлению около 360 кг, то есть около 90 кг на держатель. В результате нагрузки держатели не должны повредиться или серьёзно деформироваться.



Стойкость к динамическим нагрузкам

     Четыре зажимных держателя данного типа со вставленным стеклом должны вынести динамическую нагрузку с энергией Е не менее 150 Дж, вызванную падением мягкого тела весом 30 кг с высоты 0,50 м. Они не должны повредиться или серьёзно деформироваться.



Сила, удерживающая стекло

     Зажимной держатель должен удерживать прикрепленный лист стекла, к которому приложена статическая сила F, не менее 1000 N, что соответствует силе давления около 100 кг. В результате такой нагрузки стекло не должно выскользнуть из держателя, разбиться или треснуть.

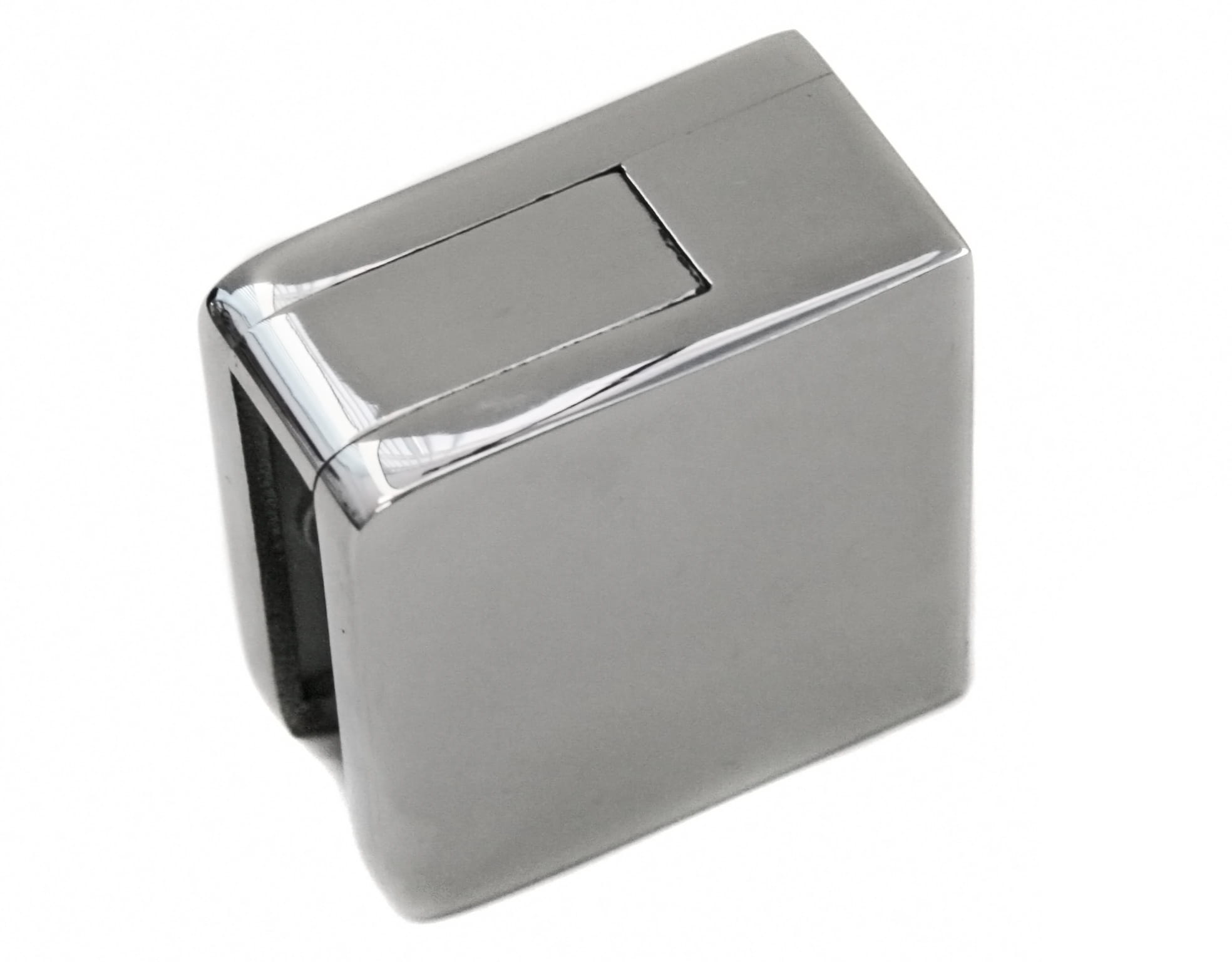

Чтобы соответствовать вышеуказанным требованиям, надёжные держатели изготавливаются путем литья, чтобы они не деформировались в экстремальных ситуациях. Это приводит к тому, что один держатель весит около 200-300 грамм в зависимости от его размера и формы. Вес является прямым результатом количества используемого материала. Для достижения достаточной жесткости и прочности такие держатели имеют более толстые стенки и дополнительные уплотнения в местах, наиболее подверженных деформации.

Поэтому при выборе держателей важно руководствоваться качеством, а не ценой, и избегать дешевых стеклодержателей, изготовленных методом штамповки.

Тип и качество амортизирующего элемента, который крепится между стеклодпержателем и стеклом, также важен. Он отвечает не только за амортизацию нагрузки и импульсов, которые могут возникнуть при повседневном использовании, но также и, возможно, прежде всего за сохранение стекла в самом стеклодержетеле - чтобы стекло не выскальзывало из держателя.

Правильно подобранные прокладки будут надежно удерживать стекло независимо от изменений температуры, окружающей среды и времен года.



Итак, как выбрать правильный держатель для стекла?

При выборе стеклодержателя необходимо указать:

 A. Материал, из которого он должен быть сделан

1. Сталь AISI 304 (рекомендовано внутри помещений)
2. Сталь AISI 316 (не подвержено влиянию разных атмосферных условий)
3. Замак (сплав, в состав которого входит цинк, алюминий и медь)

 B. Основа крепления:

1. К плоской поверхности
2. К трубе – в этом случае нужно знать диаметр столбика, к которому будет прикрепён держатель

 C. Типа стекложержателя:

1. Шлифованый
2. Полированый
3. Необработанный (в случаи материала Замак - ZAMAK)
4. Покрашенный порошковым способом

D. Толщина стекла

E. Величина/Форма



Толщина стекла и его поверхности, то есть вес стекла, которое мы хотим использовать в качестве ограждения, влияет на размер держателя. Чем толще стекло и чем больше поверхность, тем больше его вес. Следовательно, поверхность, удерживающая стекло (резинка / прокладка), должна быть соответственно больше, и сам держатель также будет больше.

На практике это выглядит очень просто. Поскольку многие держатели изготавливаются как из стали AISI 304, так и из стали AISI 316, а также для труб и плоских поверхностей, достаточно выбрать интересующую нас форму и убедиться, что стеклодержатель соответствует толщине стекла, которое Вы планируете использовать. Большинство креплений для стекла, которые мы предлагаем, позволяют устанавливать стёкло самой популярной толщины.

Кроме того, держатели могут быть оснащены дополнительной защитой:

1. Пластина, защищающая стекло от выскальзывания из держателя. Держатели с металлической пластиной установлены не на боковой стороне стеклянной панели, а на ее углах, чтобы поддерживать нижний край наполнителя.

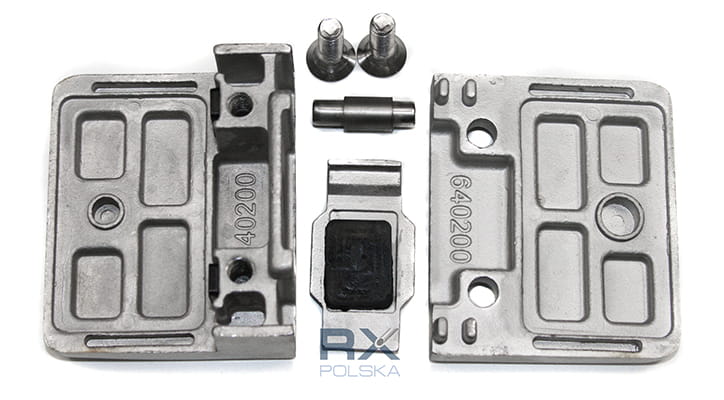

2. PIN представляет собой штырь, прикрепленный внутри между боками стеклодержателя и проходящий через стекло. Однако для этого необходимо просверлить отверстие в стекле.






Зажимной держатель является очень важным элементом любого ограждения, его качество и правильный выбор гарантируют длительное и безопасное использование всей конструкции. Это не сложный процесс, но стоит утому уделить время, чтобы потом наслаждаться перилами, балконом или лестницей в течение многих лет.
